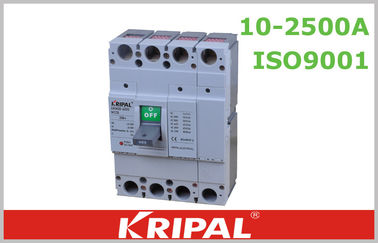

350 একটি ছোট চটকান ক্ষেত্রে সার্কিট ব্রেককারী মোটর ডিস্ট্রিবিউশন সঙ্গে 4 মেরু MCCB
UKM30 সিরিজ কেস সার্কিট ব্রেকারটি উন্নত নকশা, উচ্চ কার্যকারিতা, আনন্দদায়ক apprearance এবং সূক্ষ্ম মাত্রা সঙ্গে 21 শতকের মধ্যে উচ্চ প্রযুক্তির পণ্য।
বর্ণনা:
MOLDED কেস সার্কিট Breakers UKM30 সিরিজ (তারপর UKM30 MCCB হিসাবে বলা হয়) একটি নতুন ডিজাইন করা MCCB আন্তর্জাতিক উন্নত প্রযুক্তি গ্রহণ এবং প্রস্তুত নির্মিত। ইউকে এম 30 এমসিবিবি ইন্টুলেটিং ভোল্টেজ এসি 800 ভি এসি 50Hz / 60Hz এর সার্কিট ব্যবহার করার জন্য উপযুক্ত, 690V পর্যন্ত ভোল্টেজ রেট করে, ২500A পর্যন্ত কাজ করে বর্তমান বিদ্যুৎ বিতরণ এবং লাইন এবং সরঞ্জামের ভারসাম্যকে ক্ষতিগ্রস্থ হওয়ার কারণে রক্ষা করার জন্য। , সংক্ষিপ্ত বর্তমান এবং অধীন-ভোল্টেজ। এটি কখনও কখনও সুইচ এবং মোটর শুরু এবং মোটর ওভারলোড, শর্ট - সার্কিট এবং ভোল্টেজ সুরক্ষা অধীনে জন্য ব্যবহার করা যেতে পারে। ইউ কে এম 30 এমসিসিবি, ছোট ভলিউম, উচ্চ ভাঙা ধারণক্ষমতা, সংক্ষিপ্ত ওভারসিং (কিছু স্পেসিফিকেশন শূন্য আর্মসিং), শক্তিশালী এন্টি স্পন্দন ইত্যাদি সুবিধা সহ।
বিশেষ উল্লেখ:
| আদর্শ | UKM30-100S | UKM30-250S | UKM30-400S |
| বর্তমান এ রেট (একটি) | 16,25,32,40,50, 63,75,100 | 100.125.150.175.200.225.250 | 250.300.350.400 |
| পোলস সংখ্যা | 3 | 4 | 3 | 4 | 3 | 4 |
| রেট ভোল্টেজ Ui (V) | AC690V | AC690V | AC690V |
| চাপ দূরত্ব (মিমি) | ≤50 | ≤50 | ≤50 |
| রেটযুক্ত চূড়ান্ত শর্ট-সার্কিট ভঙ্গ capitily Icu / Ics (কেএ) | AC690V | 5/3 | 5/3 | 10/10 |
| AC400V | 50/35 | 50/35 | 70/70 |
| AC230V | 100/50 | 100/50 | 100/100 |
| অপারেশন কর্মক্ষমতা (সময়) | উপর | 6000 | 2000 | 1000 |
| অফ | 8500 | 7000 | 4000 |
| মাত্রা (মিমি) | একটি | 90 | 120 | 105 | 140 | 140 | 185 |
| খ | 155 | 165 | 257 |
| গ | 68 | 68 | 103 |
| ওজন (কেজি) | 1.1 | 1.4 | 1.5 | 1.9 | 5.5 | 7.5 |
| রেট অপারেশন ফ্রিকোয়েন্সি | 120 | 120 | 60 |
সুরক্ষা চরিত্রগত
একটি সার্কিট ব্রেকারের তাপদ্বয়ত্যাগী রিলিজ ইনভার্সের সময় বিলম্বের বৈশিষ্ট্য প্রদান করে, যখন চৌম্বকীয় রিলিজটি তাত্ক্ষণিকভাবে অপারেশন হয় যা টেবিলের 2 (বন্টন সার্কিট ব্রেকার) এবং টেবিল 3 (মোটর সুরক্ষা বর্তনী বিভক্ত) -এ প্রদর্শিত হয়।
টেবিল ২
পুনরাবৃত্তি বর্তমান রেট (একটি) | থার্মোডায়নামিক রিলিজ (পরিব্যাপ্ত তাপমাত্রা) | অপারেশনসঅনলাইন অফ ম্যাগনেটিক রিয়েলি (এ) |
1.05 ই (ঠান্ডা অবস্থায়)
অপর্যাপ্ত সময় (জ) | 1.30 ই (তাপ অবস্থা)
অপারেটিভ সময় (জ) |
10≤In≤63 | ≥1 | <1 | 10In ± 20% |
225≤In≤630 | ≥2 | <2 |
100≤In≤800 | ≥2 | <2 | 5In ± 20% |
টেবিল 3
পুনরাবৃত্তি বর্তমান রেট (একটি) | থার্মোডায়নামিক রিলিজ (পরিব্যাপ্ত তাপমাত্রা) | চুম্বকীয় রিলিজের অপারেশন বর্তমান (A) |
1.0 ই (ঠান্ডা অবস্থায়)
অপর্যাপ্ত সময় (জ) | 1.20 ই (তাপ রাষ্ট্র)
অপারেটিভ সময় (জ) | 1.50 ই (তাপ অবস্থা)
অপারেটিভ সময় (জ) | 7.2 ই (ঠান্ডা অবস্থায়)
অপারেটিভ সময় (জ) |
10≤In≤225 | ≥2 | <2 | ≤4min
≤8min | 4s <টিপি ≤10 সেকেন্ড
6s <Tp ≤20s | 12 ± 20% |
225≤In≤630 |
মাউন্ট:
সাধারণ অ্যাপ্লিকেশন পরিবেশ:
অক্ষাংশ ≤ 2000m
পরিবেষ্টিত তাপমাত্রা -5 ~ 40
আর্দ্র বায়ু প্রভাবের সহনশীলতা।
লবণ কুয়াশা এবং তেল কুয়াশা প্রভাব সহনশীলতা
সর্বাধিক গ্রেডিয়েন্ট 22.5 হয়
বিস্ফোরক বিপদ ছাড়াই মিডিয়াতে রাখা।
কোন পরিবাহী ধুলো বা গ্যাস যা ধাতু ক্ষয় বা বিনষ্টকরণ ধ্বংস করতে সক্ষম হয়
যেখানে কোন slet আক্রমণ করা হবে সেখানে রাখা।
আমাদের সম্পর্কে:
1. সার্টিফিকেট: সিই, CB, Semko, SAA, TUV, UL, KEMA, ISO9001: 2008
2. আমরা উত্পাদন 27 বছর এবং রপ্তানি অভিজ্ঞতা 17 বছর আছে
3. আমরা সম্পূর্ণ বিক্রয় পরিষেবা সিস্টেম আছে, প্রতিটি বিস্তারিত মসৃণ হয় নিশ্চিত
4. আমরা আমাদের R & D বিভাগ দ্বারা প্রতি বছর নতুন ডিজাইন পণ্য আছে
5. পারফেক্ট পরীক্ষার সিস্টেম প্রতিটি পণ্য যোগ্যতাসম্পন্ন হয় নিশ্চিত
6. আমরা গ্রেট ব্রিটেন, স্পেন, জার্মানি, অস্ট্রেলিয়া, সংযুক্ত আরব আমিরাত, তুরস্ক, ব্রাজিল, কলোমবিয়া,
এইচ সি, সিঙ্গাপুর, মালয়েশিয়া এবং অন্যান্য এলাকায়
