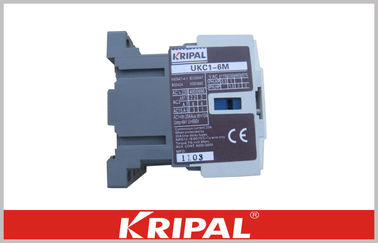

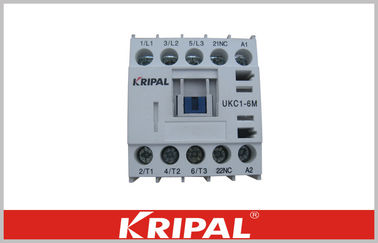

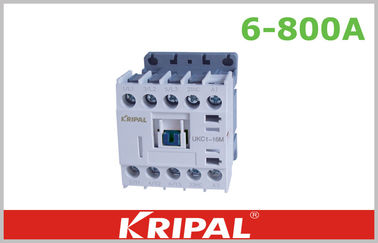

মিনি টাইপ 3 পি 4 পি তাপ চুম্বক এসি রিলে Contactor 6A 9A 12A 16A
ইউসিসি 1 সিরিজের এসি কনসোলারটি এসি মোটরটি তৈরি এবং নিয়ন্ত্রণের জন্য, ভাঙা, বিরতির জন্য 800A পর্যন্ত রেট দেওয়া ভোল্টেজ 660V এসি 50 / 60Hz পর্যন্ত সার্কিট ব্যবহার করার জন্য উপযোগী এবং এটি অক্জিলিয়ারী যোগাযোগ, যান্ত্রিক ইন্টার্লাকিং ইউনিট, সুইচওভার ক্যাপাসিটর এবং ইত্যাদি। তাপ রিলে, এটি ইলেক্ট্রোম্যাগনেটিক স্টার্টার মধ্যে মিলিত হয়। পরিচিতি IEC947-2, VDE0660 এবং BS5452 অনুযায়ী উত্পাদিত হয়।
বর্ণনা:
পিএলসি ট্রানজিস্টার আউটপুট দ্বারা সরাসরি contactor ড্রাইভ
UKC1- এর কম খরচে টাইপ কনসোলারের বিদ্যুৎ খরচ 1.2W।
এই contactor একটি PLC বা ইলেক্ট্রনিক যন্ত্রপাতি যেমন photoelectric সুইচ, বা একটি প্রক্সিমিটি সীমা সুইচ একটি ট্রানজিস্টার আউটপুট দ্বারা চালিত হতে পারে। অতএব, এই যোগাযোগকারী একটি 3-ফেজ আবেশন মোটর ড্রাইভিং জন্য ইন্টারফেস রিলে ছাড়া সরাসরি ইন্টারফেস জন্য সম্ভব।
কম কুণ্ডলী শক্তি খরচ ব্যাপকভাবে অ্যাপ্লিকেশন নমনীয়তা প্রসারিত। স্ট্যান্ডার্ড এসি coils 1.8 ওয়াট প্রয়োজন।
মিনি এসি contactors জন্য উপকারিতা:
কম খরচে ক্ষমতা
প্যানেলের আকার সংরক্ষণ করা হচ্ছে
উচ্চ কর্মক্ষমতা অর্জন প্রচলিত ডিসি পরিচালিত contactors 50% থেকে ইনস্টলেশন স্থান হ্রাস করা হয়।
বিশেষ উল্লেখ:
| বর্তমান হার | AC3 (IEC60947 | AC1 ইথ | অক্স। যোগাযোগ | আদর্শ |
| 220-240V | 380-440V | 550-550V | 690V |
| 6A | 1.5 কেডব্লু 7A | 2.2 কেজি 6 এ | 3KW 5A | 3KW 4A | 20A | 1NO বা 1NC | UKC1-6M |
| 9a | 2.2 কেউ 9 9 এ | 4KW 9A | 3.7 কেডব্লু 6A | 4KW 5A | 20A | 1NO বা 2NC | UKC1-9M |
| 12A | 3KW 12A | 5.5KW 12A | 4KW 7A | 4KW 55A | 20A | 1NO বা 3NC | UKC1-12M |
| 16A | 4KW 15A | 7.5KW 16A | 5.5KW 9A | 4KW 5A | 20A | 1NO বা 4NC | UKC1-16M |
|
| এসি কুণ্ডলী ভোল্টেজ (50 / 60Hz): 24, 36, 42, 48, 110, 115, 120, 127, 220/208, 220, 220/230, 230/240, ২56, ২7, 380/440, 400, 440 , 480, 500, 550 |
|
|
| বৈশিষ্ট্য (440VAC) |
| বর্তমান হার | 6A | 9a | 12A | 18A |
| শর্ট সার্কিট বর্তমান (সর্বোচ্চ) | 380V | 60 | 90 | 120 | 160 |
| 660V | 72 | 108 | 144 | 180 |
| বর্তমান ব্রেকিং (সর্বোচ্চ) | 380V | 48 | 72 | 96 | 128 |
| 660V | 60 | 90 | 120 | 150 |
| প্রতি ঘন্টায় অপারেশন চক্র | এসি -3 | 1800 | 1800 | 1800 | 1800 |
| এসি -4 | 300 | 300 | 300 | 300 |
| বৈদ্যুতিক জীবন সময় (10, 000 বার) | এসি -3 | 100 | 100 | 100 | 100 |
| এসি -4 | 20 | 20 | 20 | 20 |
| যন্ত্র জীবনকাল (1000 গুণ) | 1200 | 1200 | 1200 | 1200 |
| যোগাযোগ | স্ট্যান্ডার্ড কনফিগারেশন | 1NO | 1NO | 1NO | 1NO |
| শীর্ষ মাউন্টিং | অ-2M / 4M | অ-2M / 4M | অ-2M / 4M | অ-2M / 4M |
| প্যানেল ইনস্টলেশন | গাইড স্ক্রু | গাইড স্ক্রু | গাইড স্ক্রু | গাইড স্ক্রু |
|
| কুণ্ডলী এর বর্ণচিহ্ন |
| কুণ্ডলী ভোল্টেজ | এসি |
| কুণ্ডলী খরচ (ভিএ) | 2 |
| চয়ন করুন-IP | 32va |
| বজায় রাখা | 6va |
| পিক-আপ ভোল্টেজ নির্বাচন (%) | 80-110 |
| ডুপ-আউট ভোল্টেজ নির্বাচন (%) | 30-40 |
| পিক-আপ বার | 10-20 |
| ডপ-আউট বার | 35-45 |
কুণ্ডলী ভোল্টেজ (এসি):
24 V, 36V, 42V, 48V, 110V, 115V, 120V, 200V, 220V, 240V, 256V, 277V, 380V, 400V, 440V, 480V, 500V, 550V
ডিসি মিনি যোগাযোগকারীদের জন্য প্রধান অ্যাপ্লিকেশন ক্ষেত্র:
আউট ডোর জন্য আলো
কার ওয়াশিং সুবিধাগুলি
ক্রেন ফ্লো
ক্রীড়া সুবিধাগুলির আলো
পাম্প
সংকোচকারী
ভেন্ডিং মেশিন
পেন্টিং মেশিন
প্রদর্শনী
ভোল্টেজ ড্রপ ড্রয়ারে ছোট হওয়ার পর কন্ট্রোল ওয়্যার দৈর্ঘ্য প্রসারিত করা সম্ভব।
ক্রিপল ইলেকট্রিক নির্বাচন কেন?
দীর্ঘ ইতিহাস: আমরা 1998 সালে প্রতিষ্ঠিত, বৈদ্যুতিক সিস্টেমের মধ্যে বিশেষ করে 25 বছর।
সার্টিফিকেশন: আমরা ISO9001: 2000 এবং CCC, ROHS, সিই, CB, Semko, SAA, KEMA পাশ করেছি ...
মোড সরঞ্জামাদি: তারা আমাদের নিজস্ব কারখানা যা ODM জন্য আমাদের শক্তি নির্মিত এবং নির্মিত হয়
কাঁচামাল: তারা জেনুইন এবং ব্র্যান্ড নতুন।
প্রক্রিয়াকরণ: প্রায় সব পদ্ধতি আমাদের নিজস্ব কর্মশালা মধ্যে সম্পন্ন হয়
গুণ নিয়ন্ত্রণ: আমরা পৃথকভাবে প্রতিটি আইটেমের জন্য মান নিয়ন্ত্রণ করা এবং গুরুতর মানের আছে
কন্ট্রোল সিস্টেম আমাদের ব্র্যান্ড আরও এগিয়ে যেতে।
